DTFフィルムのコーティング重量とインク吸収特性を比較する方法

のパフォーマンスDTFフィルムフィルムの剥離性は、PET基材のみによって決まるのではなく、その上に塗布される2つのコーティング層によって決まります。1つは、フィルムが転写シートからどのように、いつ剥離するかを制御する剥離コーティング層、もう1つは、インクの吸収、保持、そして最終的な発色を制御するインク吸収層です。どちらの層にも最適な重量範囲があります。どちらかの方向に大きくずれると、印刷品質、剥離性、または色の彩度が、特定の予測可能な形で低下します。

コーティング重量が、ほとんどの購入者が決して尋ねない仕様である理由

DTFフィルムを評価する際、購入者が最もよく求める仕様は、ベースフィルムの厚さ、剥離方法（ホット剥離またはコールド剥離）、およびプリンター機種との互換性です。コーティング重量（PETベースにどれだけの剥離材と吸収材が塗布されているかを示す、1平方メートルあたりのグラム数）は、サプライヤーが自主的に開示することはほとんどなく、購入者からもほとんど要求されません。

これは重大な見落としです。コーティングの重量は、DTFの品質変数の中でも特に目立ち、商業的に重要な2つの要素、すなわち剥離挙動（フィルムが転写を損なうことなくきれいに剥がれるか）と色の彩度（インクがデザインファイルで意図した深みと鮮やかさを再現できるか）を決定する主要因です。どちらかのコーティング層が最適範囲から外れると、製造現場での診断が困難で修正コストのかかる不具合モードが発生します。

コーティング重量（g/m²）が実際に測定するもの

塗膜重量は、グラム/平方メートル（g/m²）で表され、基材フィルムの単位面積あたりに塗布された塗膜材料の質量を示します。これは塗膜の厚さを直接的に表す指標であり、塗膜重量が大きいほど塗布された材料の量が多くなり、一般的に塗膜が厚くなります。ただし、この関係は塗膜組成物の密度にも左右されます。

剥離層コーティング重量：剥離性能ダイヤル

DTFフィルムの剥離コーティングは、精密かつ直感に反する機能を果たします。印刷、粉末塗布、硬化の過程でインク層をフィルムにしっかりと固定し、熱プレス時に熱と圧力が加わった瞬間に、インク層を完全にきれいに剥離する必要があります。この層のコーティング重量によって、この剥離を引き起こすのに必要な力、そしてその力が、きれいで乱れのない転写を実現できる範囲内にあるかどうかが決まります。

振動の問題：離型剤の塗布量が多すぎるとパターンが剥がれる理由

この故障モードは、DTF（ダイレクト・トゥ・フィルム）印刷において、商業的に最も大きな損害をもたらす一方で、最も理解されていない故障モードの一つです。剥離コーティング剤の配合や塗布量が多すぎると、硬化したインク層とフィルム表面との密着性が低下し、印刷済みフィルムの束を持ち上げたり、ヒートプレス機に供給したり、あるいは搬送したりといった通常の取り扱い時の振動によって、パターンが衣服に転写される前にフィルムから部分的または完全に剥離してしまうことがあります。

その結果、必ずしも模様が剥がれた部分が完全に空白になるわけではありません。多くの場合、接着力が最も低かったデザイン内の特定の領域（通常は細かいディテール部分、孤立したドット要素、細い線などの部分）が、すでに損傷を受けた状態で熱プレス機にかけられ、修復不可能な部分的な損傷転写が生まれます。

インク吸収層のコーティング重量：色の深みが決まる部分

インク吸収層は、印刷時にDTFインクが物理的に接触し、結合する表面です。その塗布量によって、インクが層に吸収される速度、インクが保持されるまでに浸透する深さ、そして微細なディテールの鮮明さを決定するドットゲイン特性という、相互に関連する3つの特性が決まります。これら3つの特性はすべて、最終的な印刷物の色の彩度、ディテール解像度、およびインク使用効率に直接影響を与えます。

色の深度メカニズム：なぜ吸収層が厚くなると印刷が薄くなるのか

印刷された領域で私たちが知覚する色は、主に吸収層の表面またはその近傍に留まる顔料粒子によって生み出されます。これらの顔料粒子は、反射光の光路上に位置するためです。吸収層の塗布量が最適な範囲内にある場合、インク滴は制御された深さまで吸収され、顔料粒子の大部分が表面付近に残るため、豊かな色深度と彩度が得られます。

塗膜の重量が過剰になると、吸収層は深いスポンジのように機能し、インクが層全体に急速に吸い込まれ、顔料粒子が表面付近に集中するのではなく、層全体に分散してしまいます。その結果、印刷​​物はデザインファイルと比較して、色が薄く、平坦で、ぼやけたように見えます。これは、インクの配合やプリンターの設定が間違っているからではなく、物理的な原理によるものです。つまり、反射面領域では単位体積あたりの顔料が少なくなるためです。

実験室を使わずにコーティング重量を評価する方法

正確な塗膜厚測定には重量分析による実験室分析が必要ですが、購入者は特殊な機器を必要としない標準化された印刷テストを用いて、塗膜厚が実際の性能に及ぼす影響を評価できます。以下の手順は、単一のテスト印刷ファイルを用いて6つの評価ポイントで塗膜厚に関連する欠陥を体系的に明らかにするように設計されています。

T1

固体充填飽和度試験

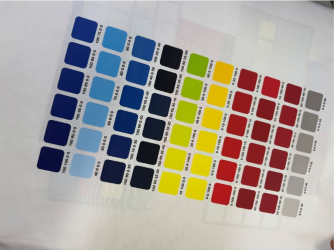

各チャンネル（シアン、マゼンタ、イエロー、ブラック、および合成レッド、グリーン、ブルー）について、濃度100%で塗りつぶしのカラーパッチを複数枚印刷します。印刷したパッチを、校正済みの基準スウォッチと比較します。塗りつぶし部分が薄くなったり、色あせたように見える場合は、吸収層が厚すぎることを示しています。可能であれば、分光光度計を使用してΔEを測定します。

T2

細線および微細文字解像度

幅0.25pt～2ptの黒線と、サイズ4pt～10ptのテキストを含むテストファイルを印刷します。拡大鏡（最低10倍ルーペ）で観察してください。エッジがぼやけていたり、にじんでいたりする場合は、吸収層の重量が不足していることを示しています。適切な重量の吸収層であれば、テスト内の最小要素に至るまで、鮮明でシャープなエッジが得られます。

T3

グラデーション遷移の滑らかさ

各プライマリーチャンネルごとに、0%から100%までのフルトーングラデーションを印刷してください。吸収層が厚すぎると、インク量が最も少ないハイライト領域（0～20%）で色の判別が失われます。これは、吸収が深すぎるとグラデーションの各段階における微妙な顔料の違いが失われるためです。吸収層が薄すぎると、中間調の遷移部分でドットのにじみによる縞模様が発生します。

T4

剥離力およびパターン完全性試験

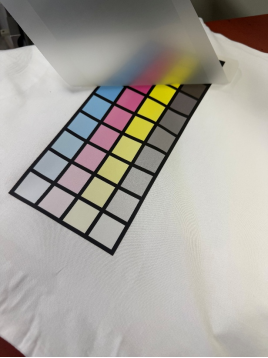

硬化後、印刷済みフィルムを通常の製造工程（ピックアップ、スタッキング、搬送シミュレーション）で取り扱います。この取り扱い中にパターンが剥がれる場合は、剥離層が厚すぎることを示しています。熱プレス後、同じ種類のフィルムでホットピールとコールドピールの両方を試み、使用するプレスパラメータに対して剥離力が適切かどうかを評価します。

T5

孤立したドットと微細要素の接着

直径0.3mm～2mmの様々なサイズのドットと細かいハーフトーンパターンを含むテストファイルを印刷します。硬化および取り扱い後、小さなドットがフィルムに付着したままになっているかどうかを確認します。プレス前にドットが剥がれ落ち、塗りつぶし部分はそのまま残っている場合は、剥離コーティングが過剰で、特に接着力の低い部分に影響を与えていることを示しています。

T6

バッチ間一貫性テスト

同一サプライヤーから、少なくとも3つの異なる製造ロット番号のフィルムに、同じテストファイルを印刷してください。同一のプリンターと印刷機の設定を使用した場合でも、ロット間で色の彩度、剥離挙動、またはディテール解像度に目に見えるばらつきがある場合は、サプライヤーの製造工程におけるコーティング重量の不均一性を示しています。ロット間で一貫した結果が得られることが、最高の品質指標となります。

当社がサポートするすべてのプリンターインクシステムに合わせてコーティング重量を調整済み

フィルム製造工程において、コーティング重量の仕様は単一の固定目標値ではなく、フィルムと組み合わせるインクの化学組成とプリンターの機種に合わせて個別に調整されます。生産に投入するすべてのフィルムは、目標重量範囲における両方のコーティング層について検証済みであり、出荷前にすべての生産ロットに対してバッチ一貫性テストを実施しています。
