DTFインクのにじみの原因と防止方法

DTF印刷におけるインクのにじみは、単一の原因による問題ではありません。これは、フィルムコーティングの品質、インクの配合、印刷パラメータ、周囲湿度、消耗品の互換性という、相互に関連する5つの変数のうち、1つまたは複数の不具合が複合的に作用した結果です。他の変数を無視して1つの変数のみに対処する解決策では、問題が解消されることはほとんどありません。なぜなら、わずかなずれでも、生産現場ではにじみを再発させるのに十分だからです。

塗抹は症状の一つです。以下は診断結果です。

インクが意図したドット境界を超えて横方向に広がると、エッジがぼやけたり、隣接する色が混ざり合ったり、細かい要素の周囲にハローが発生したり、印刷領域の周囲に目に見えるウォーターマークが残ったりします。このような現象は、にじみ、滲み、ぼかし、インクの広がりなど、さまざまな表現で説明されます。これらの用語はすべて、根本的な欠陥、つまりフィルムのインク受容層内でインクが吸収されず、正しい位置に保持されなかったことを指しています。

この定義の診断的価値は重要です。インクのにじみは常に、フィルムの吸収層がインクの配置を制御できないことが原因で発生しますが、その原因は上記の5つの変数のいずれかに起因する可能性があります。本稿では、それぞれの変数を体系的に検証し、にじみ発生メカニズムへの具体的な影響を説明し、各レベルでの修正方法を明らかにします。

塗膜コーティングの品質：インク塗布精度を左右する主要因

DTFフィルム上のインク吸収コーティングは、にじみを防ぐための最初にして最も重要な防御線です。その機能は、インク滴を受け止め、一定の深さまで吸収し、鮮明なドット境界を維持しながらインク滴を所定の位置に保持することです。このコーティングの厚さが不均一であったり、配合が不均一であったり、インクの粘度と合致していなかったりすると、フィルム表面全体で吸収率が異なり、吸収率の低い領域に付着したインクは、保持される前に横方向に広がってしまいます。

DTF（デジタルフィルム）製造において、最も一般的でありながら最も報告が少ない原因は、コーティングのムラです。これは、断続的な欠陥を引き起こすため、特に厄介です。つまり、プリントの特定の部分にはムラが現れるのに、他の部分には現れない、あるいは特定のロットのフィルムには現れるのに、その前のロールには現れないといった具合です。このようなばらつきがあるため、購入者は通常、コーティングを最後に確認する傾向がありますが、実際には最初に確認すべき要素なのです。

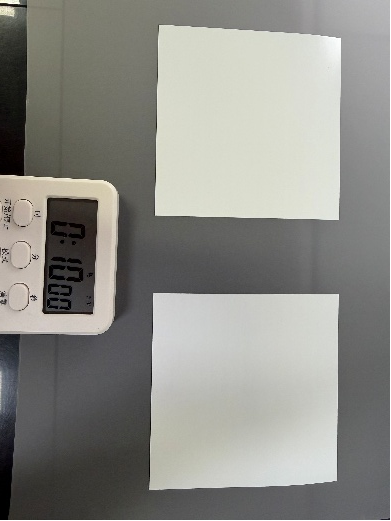

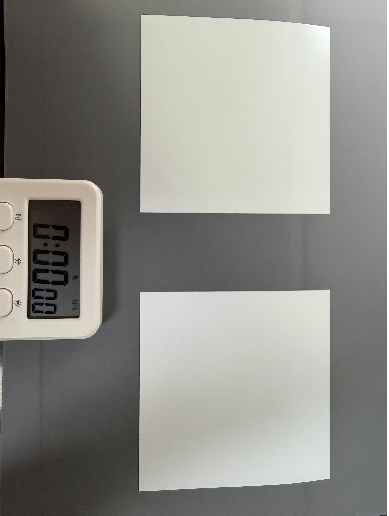

100%インク充填テスト：即時テストと10分後テストの比較

実際の生産条件下でフィルムコーティングの品質を判定する決定的なテストは、インク飽和度を最大にして（すべてのチャンネルに同時に100%のインク負荷をかけ）、印刷直後の結果と、室温で10分間放置した後の同じ印刷物の結果を比較することです。このテストは、100%のインク負荷によって単位面積あたりに可能な限り最大のインク量が塗布されるため、一般的な生産作業よりも要求が厳しく、コーティングの吸収能力と保持時間がほとんどの設計で求められるレベルを超えて試されます。

均一なコーティングが施された適切な配合のフィルムでは、0分後と10分後の結果は視覚的に同一であるはずです。つまり、エッジはシャープで、横方向へのにじみはなく、印刷境界に沿ったウォーターマークもなく、すべての領域で色の彩度が均一であるはずです。10分以内ににじみ、エッジのぼやけ、またはウォーターマークが発生する場合は、コーティングが塗布されたインク量を保持できなかったことを示しています。これはフィルムコーティングの不具合であり、プリンターやパラメーターの問題ではありません。

インク配合：粘度、表面張力、吸収率

DTFインクは、顔料粒子のサイズ、キャリア液の粘度、界面活性剤濃度、保湿剤濃度など、様々な要素が相互に作用し、フィルム表面でのインクの挙動を決定する精密な配合です。これらのパラメータのいずれかがフィルムコーティングの調整範囲から外れると、インクとフィルムの吸収特性が変化し、にじみが発生します。

粘度が低すぎる

低粘度インクは、吸収が始まる前にフィルム表面を流れやすく、意図したドットの境界を超えて広がります。そのため、輪郭がぼやけ、細かい部分が不明瞭になります。

表面張力の不一致

インクとフィルムコーティング間の表面張力は、衝突時の初期ドット拡散を決定する。張力差が不十分な場合、吸収によって液滴が固定される前に、制御不能な横方向への拡散が生じる。

保湿剤過剰

保湿剤はインクの流動性を塗布後も長く保つため、プリントヘッドの動作には有利ですが、フィルムへの吸収には逆効果となります。過剰な保湿剤は吸収開始を遅らせ、横方向へのインクの拡散範囲を広げます。

フィルムコーティング用に校正済み

粘度、表面張力、および保湿剤のレベルは、対となるフィルムコーティングの特定の吸収速度に合わせて調整されており、インクは表面に到達して吸収された後、横方向への広がりが始まります。

印刷パラメータ：インク量、パス数、乾燥時間

フィルムとインクの組み合わせが適切であっても、印刷パラメータが不適切だと、コーティングの吸収能力が飽和し、にじみが発生する可能性があります。最も重要なパラメータは、1パスあたりのインク量、総パス数、およびパス間の乾燥間隔の3つです。

1パスあたりのインク量

1回の塗布で塗膜の吸収容量を超え、余分なインクが表面に残り広がります。

印刷速度

高速処理時のパス間乾燥が不十分なため、各パスで部分的に湿った表面に塗料が付着する。

メディアプロファイル設定

別のフィルム用に作成されたプロファイルを使用すると、吸収速度論の仮定が誤りになります。

プリンター、フィルム、インクの組み合わせを初めて評価する際は、本番印刷を行う前にインク飽和度プロファイルを作成してください。まず、フィルムメーカーが推奨するメディアプロファイルから始め、にじみがなくなるまで総インク量を5%ずつ減らし、その後、安全マージンとして2%ずつ増やしてください。これにより、現在の環境条件下における、その組み合わせでの最適な動作限界が明らかになります。

周囲湿度：予告なく変化する環境変数

湿度は、相反する2つのメカニズムが同時に作用することで、インクのにじみに影響を与えます。1つはインクの乾燥速度を遅くし（横方向へのにじみの範囲を広げる）、もう1つはフィルムコーティングの吸湿率を変化させることです（フィルムコーティングは、その組成によって吸湿性の程度が異なります）。これらの複合的な影響により、相対湿度50%でにじみを解消するように調整されたプリンター、フィルム、インクの組み合わせでも、同じ設定で相対湿度75%では目に見えるにじみが発生する可能性があります。

この湿度に対する感度は、空調設備のない施設、つまり屋外の湿度の季節的な変化が生産条件の変化に直接影響する工場では特に問題となります。冬には正常に機能するフィルムでも、夏には汚れが発生することがあります。これは、設備や材料に変化があったからではなく、周囲の湿度が20～30パーセントポイント上昇したためです。

消耗品の互換性：システムが連携して動作するように設計されていない場合

最後にして、診断が最も難しい根本原因は、システム的な非互換性です。これは、互いに連携するように設計・調整されていないフィルム、インク、プリンターハードウェアを使用していることが原因です。各メーカーは、自社が制御できる変数に合わせて製品を最適化しています。フィルムメーカーは、特定のインク粘度範囲に合わせて吸収コーティングを調整し、インクメーカーは、特定のプリントヘッド特性に合わせてインクを配合し、プリンターメーカーは、特定のフィルムタイプに合わせてメディアプロファイルを提供します。

異なるメーカーの消耗品を組み合わせると、各部品は本来の設計とは異なる条件下で動作します。その結果、必ずしも壊滅的な故障に至るわけではありませんが、多くの場合、パラメータ調整では解消できない、持続的で中程度のムラが生じます。これは、パラメータ調整の範囲が互換性の不一致自体によって制限されるためです。

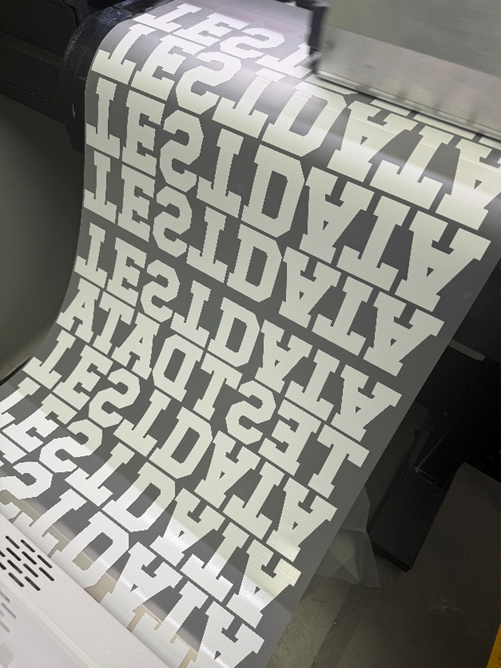

当社の映画基準

インク充填率100%でもにじみゼロ。透かしもゼロ。実証済み。

当社のDTFフィルムは、バッチリリース手順の一環として、100%インク負荷試験を義務付けています。これは、最大インク飽和度で印刷した後、印刷直後と10分後の結果を比較する試験です。お客様にお届けするバッチは、横方向のにじみ、ウォーターマーク、そしてあらゆるインク濃度レベルでエッジの鮮明さが維持されるという、両方の比較試験で同一の結果が出なければ出荷されません。これは仕様上の主張ではなく、実際にお見せできる試験結果です。
