BOPPフィルムのバリア特性の試験方法：OTR、WVTR、そしてこれらの数値の意味

1. はじめに

バリア性能はフィルムのデータシート上で単なる数値として扱われることが多いですが、試験条件、フィルム構造、最終用途の要件を総合的に考慮しないと、OTR（酸素透過率）やWVTR（水蒸気透過率）の結果は誤解を招く可能性があります。BOPPバリアフィルム、メタライズドBOPPフィルム、真空蒸着BOPPフィルム、またはVMOPPフィルムの購入者にとって重要なのは、単にフィルムの酸素透過率や水蒸気透過率が「低い」かどうかではありません。重要なのは、測定されたバリア性能が、パッケージ構造、製品の感度、保管環境、および加工プロセスに適しているかどうかです。

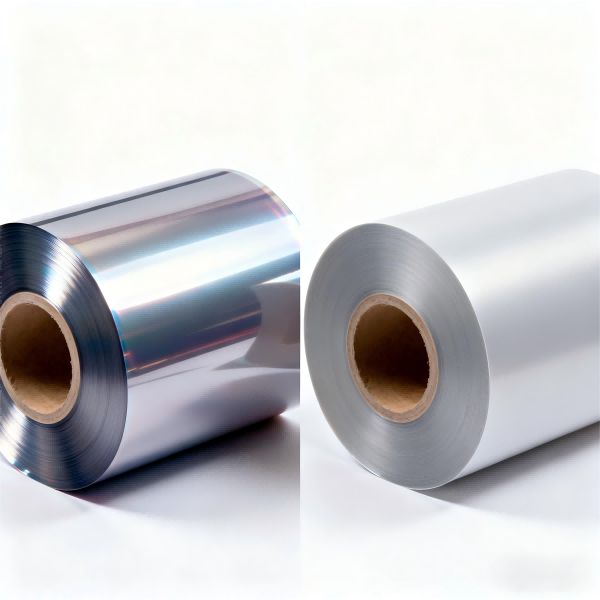

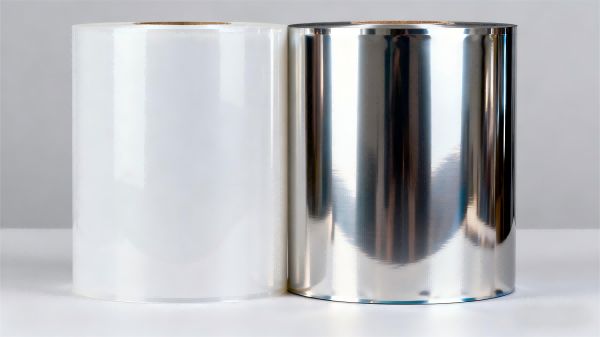

透明BOPPフィルム、金属蒸着BOPPフィルム、高バリアBOPPフィルムでは、輸送時の挙動が大きく異なるため、この点は重要です。金属蒸着、コーティング、シーラント層、欠陥、ラミネート加工など、様々な要因が最終的なパッケージのバリア性に影響を与える可能性があります。

2. 技術的核心：OTRとWVTRの仕組み

BOPPは二軸延伸ポリプロピレンフィルムです。その分子構造と配向により、優れた機械的強度と寸法安定性を実現していますが、従来のポリプロピレンフィルムはガスや水蒸気に対する完全なバリアではありません。分子がポリマー表面に溶解し、フィルム内部を拡散することで、測定可能な透過率が生じます。

OTR（酸素透過率）とは、特定の試験条件下で、一定時間内に一定のフィルム面積を通過する酸素量を定量化したものです。結果は一般的にcm³/m²/日などの単位で表されます。OTRが低いほど、規定の条件下で試料を透過する酸素量が少ないことを意味します。

水蒸気透過率（WVTR）とは、試験片を通過する水蒸気の量を測定する指標です。一般的にg/m²/日で表されます。WVTRの値が低いほど、規定の試験条件下における水蒸気透過に対する抵抗が大きいことを示します。

報告されている値は、普遍的な定数ではありません。透過性は、温度、湿度、圧力差、膜厚、結晶性、配向、コーティングや金属化の有無などによって影響を受けます。そのため、試験条件が同等でない限り、2つのデータシートを直接比較すべきではありません。

金属蒸着BOPPフィルムでは、薄いアルミニウム層が酸素と水分の透過経路をより複雑で透過しにくいものにします。そのため、真空蒸着BOPPフィルム（VMOPPフィルムと略されることが多い）は、軟包装において重要な位置を占めています。しかし、蒸着の品質は重要です。ピンホール、傷、接着不良、屈曲時のひび割れ、加工時の損傷などは、バリア効果を低下させる可能性があります。

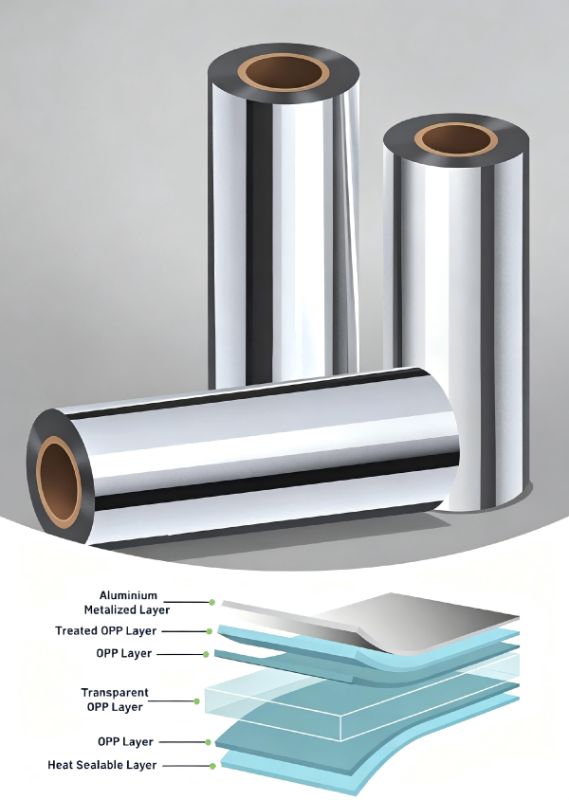

高バリア性BOPPフィルムには、追加のコーティング、シーラント層、または多層構造が用いられる場合もある。超高バリア性シール可能VMOPPは、強化されたバリア性とヒートシール可能な表面を両立させることができるが、最終的なパッケージの品質は、シールの完全性、コーティングの連続性、および加工条件に左右される。

中心的な工学原理は、同等の試験条件下でのバリアデータを比較し、その後、パッケージ全体の構造を検証することである。

3. アプリケーションとソリューション

3.1 OTRおよびWVTRテスト結果の読み方

フィルムのデータシートは、性能を保証するものではなく、試験結果として読むべきです。BOPPグレードを比較する前に、試験方法または試験機器、温度、相対湿度、試験片の厚さ、および結果がフィルム単体に適用されるのか、コーティング/金属化構造に適用されるのかを記録してください。

• OTR値を比較するのは、試験温度と湿度が同程度の場合に限る。

• 水蒸気透過率は湿度に大きく依存するため、同等の湿度条件下で水蒸気透過率を比較してください。

• 報告された値が単層のフィルムを表しているのか、それとも完全なラミネートフィルムを表しているのかを確認してください。

• 膜厚と構造を確認してください。膜厚によってバリア性能が変わる可能性があります。

• バリア性が重要な仕様である場合は、再現性データまたは代表的な生産データを要求してください。

OTRが低いからといって、必ずしもWVTRが低いとは限りません。酸素と水蒸気は、ポリマー構造と金属構造では異なる相互作用を示すため、包装技術者はフィルムを選定する前に、包装対象製品の実際の破損メカニズムを明確にする必要があります。

3.2 金属蒸着BOPPフィルムがより高いバリア性を提供する理由

金属蒸着BOPP金属蒸着は、薄膜配向フィルムの加工上の利点を維持しながら、酸素、湿気、光に対する保護性能を向上させた包装構造が必要な場合に広く用いられています。金属蒸着により、フィルム表面に非常に薄いアルミニウム層が形成され、ポリマー単体よりも透過性が大幅に低下します。

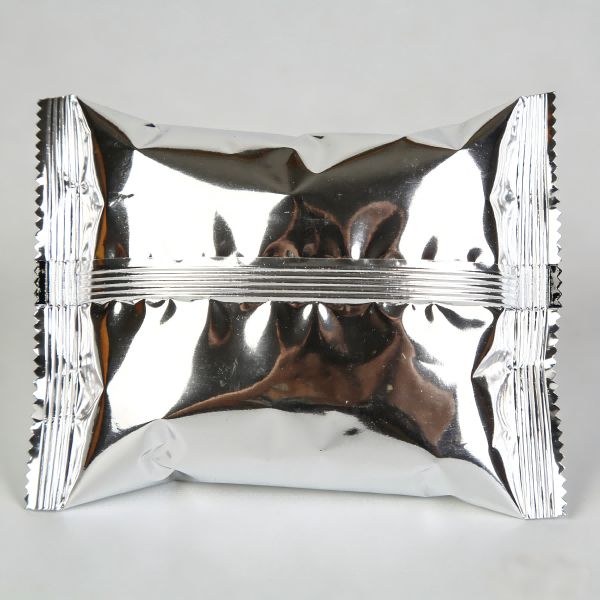

スナック菓子包装用途向けの金属蒸着BOPPフィルムの場合、バリア層は酸素や湿気に敏感な製品を保護するのに役立ちます。実際の効果は、金属蒸着の被覆率と、スリット加工、ラミネート加工、パウチ加工時のフィルムの取り扱い方法によって異なります。

• 金属化の均一性と外観を検査する。

• ウェブの張力と取り扱いを適切に管理し、傷や屈曲による損傷を最小限に抑える。

• 積層前後の金属接着性を評価する。

• 印刷、接着ラミネート加工、およびパウチ成形がバリア保持に及ぼす影響について検討する。

• 高バリア包装の場合、個々のVMOPP層が元の実験室値を維持すると想定するのではなく、完成したラミネートを試験してください。

したがって、BOPP高バリア金属蒸着フィルムは、構造の一部として評価するのが最適です。フィルムのグレード、金属層、接着剤、シーラント、加工プロセスが総合的にパッケージの性能を決定します。

3.3 用途別の高バリアBOPP包装フィルムの選定

BOPPフィルムの販売業者やBOPPポーチの製造業者は、一般的な「高バリア性」というラベルではなく、製品の感度から始めるべきです。

乾燥スナック菓子、菓子類、その他類似製品においては、水分と酸素の制御が保存期間、食感、風味の保持に影響を与える可能性があります。より高いバリア性と遮光性が必要な場合は、包装用金属蒸着OPPフィルムの使用を検討できます。

熱溶着が必要な製品の場合、超高バリア性シール可能なVMOPP構造が重要となるのは、バリア層とシール可能な表面を組み合わせているためである。ただし、シーラントは、実際の包装機に必要なシール開始温度、シール強度、およびホットタック性能を満たさなければならない。

より要求の厳しいアプリケーションでは、高バリア性BOPP包装フィルム仕様書は、用語だけに頼るのではなく、目標とするバリア値、シール性能、ラミネート構造、保管条件を明確に定義すべきである。

• 製品の酸素および水分に対する感受性を定義する。

• 予想される賞味期限と流通環境を確立する。

• 光保護も必要かどうかを判断してください。

• 実際のバリア性能に応じて、透明BOPP、金属蒸着BOPP、またはコーティング／多層構造を選択してください。

• 印刷、ラミネート加工、パウチ加工後のバリア性を検証する。

3.4 変換後のテスト障壁

よくある調達ミスは、入荷したロール状のOTR（オーバー・ザ・ロール）またはWVTR（ウォーター・ザ・バーティカル・ロール）を使用してフィルムを承認し、完成したラミネート加工品を検証しないことです。加工工程では、傷、折り目、ピンホール、屈曲によるひび割れ、ラミネート不良、シール不良などが発生し、パッケージの性能が変化する可能性があります。

したがって、BOPPフィルム加工業者は、入荷フィルム検査、該当する場合は金属化またはコーティング検査、ラミネート加工、硬化、パウチ成形、および最終的なバリアテストを含む品質評価手順を確立する必要があります。

• 合意された仕様に従って、入荷したフィルムを検査する。

• 金属化またはコーティングされた表面に欠陥がないか検査してください。

• 市販の生産設備を用いて、代表的なラミネート材を製作する。

• 選択した方法で必要とされる場合は、比較バリア試験の前に、完成した構造物を適切に処理する。

• 完成した構造物と入力されたフィルムを比較し、著しい劣化がないか調査する。

• バリアテストとシール強度およびパッケージの完全性チェックを組み合わせる。

このアプローチは、フィルム材料の問題と加工工程の問題を区別するのに役立ちます。また、カテゴリーマネージャーや購買マネージャーにとって、より有用なサプライヤー評価記録を提供します。

3.5 障壁テストの比較と調達ロジック

3.6 バリアフィルム選定の実践的なワークフロー

商業資格取得のための実技試験の手順は以下のとおりです。

• 包装製品、目標賞味期限、および想定される流通環境を定義する。

• 単一の汎用的な遮水壁仕様を使用するのではなく、OTR（酸素透過率）とWVTR（水蒸気透過率）の要件を個別に設定してください。

• 参照試験条件と必要な報告単位を指定してください。

• 透明BOPPフィルム、金属蒸着BOPPフィルム、真空蒸着BOPPフィルム、または高バリア多層構造のどれが適切かを判断する。

• マーケティング資料だけに頼るのではなく、製品を代表するサンプルを請求しましょう。

• 主要な加工工程の前後で材料を検査する。

• シール性能、ラミネートの接着性、パッケージの完全性を、OTRおよびWVTRと併せて評価する。

• 承認された仕様は、定められた構造、厚さ、および試験方法に紐づけておくこと。

販売代理店や調達チームにとって、サプライヤーの比較には共通の技術テンプレートを使用すべきです。OTR値が低いフィルムであっても、試験条件が緩かったり、加工安定性が劣っていたり、価格や歩留まりによって最終製品の効率が低下したりする場合には、必ずしも商業的に優れた選択肢とは限りません。

4. よくある質問

OTRとWVTRの違いは何ですか？

OTRは特定の条件下におけるフィルムを透過する酸素量を測定する指標であり、WVTRは水蒸気透過量を測定する指標である。これらは異なる透過メカニズムに基づいているため、包装用途においてはそれぞれ個別に規定する必要がある。

OTR値が低いほど、BOPPバリアフィルムの性能が良いということでしょうか？

いいえ。OTR値が低いということは、規定の試験条件下での酸素透過率が低いことを意味しますが、パッケージには防湿性、遮光性、密封性、機械的耐久性なども求められる場合があります。試験条件も同等である必要があります。

金属蒸着BOPPは、加工後にバリア性を失うことがあるのはなぜですか？

金属化層は、傷、屈曲亀裂、ピンホール、積層欠陥、機械的損傷などの影響を受ける可能性があります。バリア性能が重要な場合は、完成した積層板を試験する必要があります。

サプライヤーのOTRとWVTRの数値を直接比較すべきでしょうか？

試験条件、試験片の構造、および報告基準が同等である場合に限ります。サプライヤーには、試験方法、温度、湿度、厚さ、および結果が単層フィルムまたは積層フィルムのどちらに関するものかを提示するよう依頼してください。

5．結論とB2Bアクションガイド

バリアの選択は、「高バリア」といったラベル表示のみに頼るのではなく、測定可能なパッケージ要件に基づいて行うべきです。OTRとWVTRは、ガスと水分の透過性について、重要ではあるものの異なる2つの視点を提供します。金属蒸着BOPPフィルム、真空蒸着BOPPフィルム、およびVMOPPフィルムの場合、金属蒸着の品質と加工の完全性は、初期の実験結果と同様に重要です。

BOPPフィルムの販売業者、加工業者、パウチ製造業者にとって、次の現実的なステップは、共通の試験仕様を確立し、同等の条件下で代表的なサンプルを比較することです。高バリア性BOPPフィルムを要求の厳しい用途に使用する場合は、商業承認前に技術データ、生産サンプル、および最終ラミネート試験を要求してください。
