DTF転写がうまくいかないのはなぜ？7つの原因と解決策

DTF転写がうまく定着しない、あるいはプレス直後は問題なさそうに見えても、数回洗濯すると剥がれたり、ひび割れたり、剥がれたりするケースは、DTF印刷において最も厄介でコストのかかる問題の一つです。表面の状態だけでは、その根本原因が明らかになることはほとんどありません。接着不良の原因は、硬化工程、ヒートプレスの設定、生地自体、フィルムの品質、粉末の状態、剥離のタイミング、あるいは2回目のプレスが行われていないことなど、多岐にわたります。このガイドでは、これら7つの要因すべてを体系的に解説します。

1. 未硬化粉末

2. ヒートプレス設定

3. 生地の問題

4. フィルム品質

5. 粉末の劣化

6. 皮むきのタイミング

7. 再プレスなし

接着不良はシステム全体の問題であり、単一変数の問題ではない。

毎DTF転送接着不良の原因は、接着工程の少なくとも1つの段階で不具合が生じていることです。この工程は、硬化トンネル（ホットメルト粉末が完全に溶融する場所）から、熱プレス（粉末が生地に完全に転写される場所）、剥離工程、そしてそれ以降まで続きます。以下の7つの原因は、発生頻度の高い順に並べられています。最もよくある原因は硬化不足、最も見落とされがちなのは2回目のプレス不足です。これらの原因を順番に調べていくことで、問題を特定し、迅速に解決することができます。

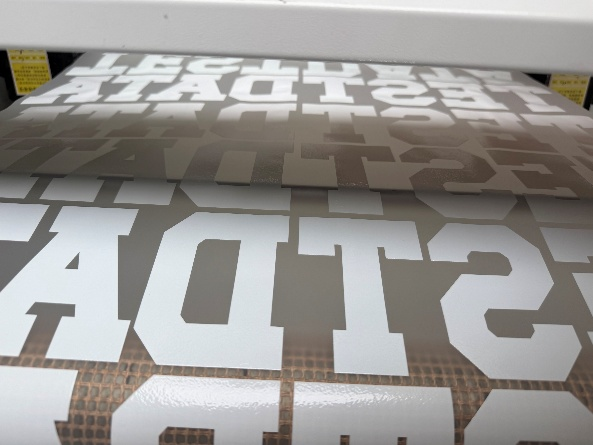

1. 硬化不足のホットメルトパウダー

ホットメルトパウダーは、フィルムがヒートプレスに入る前に、硬化トンネル内で完全に溶融・融合する温度に達していなければなりません。パウダーの融合が不十分な場合（硬化温度が低すぎたり、保持時間が短すぎたり、トンネル内の温度が均一でなかったりした場合）、ヒートプレスに入る接着層は部分的に液体で部分的に固体の状態になります。プレス圧力下では、完全に融合した部分のみが生地にきれいに転写されます。部分的に融合した部分は転写が不十分で、フィルム上に接着剤が残り、ムラのある接着力の弱い仕上がりとなり、数回の洗濯で剥がれてしまいます。

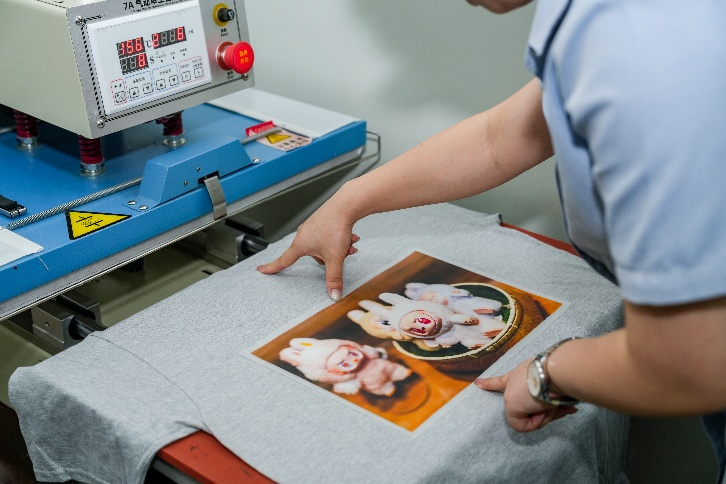

2. ヒートプレスの温度、時間、または圧力が不適切

ヒートプレスは、狭い範囲内で3つの要素を同時に満たす必要があります。それは、硬化した接着剤層を再溶解して布繊維に接着させるのに十分な温度、溶融と接着が完了するのに十分な保持時間、そしてデザイン領域全体にわたって接着剤と布地が完全に接触するのに十分な圧力です。これら3つのうちいずれか1つでも不備があると、他の2つが正しくても、接着不良が発生し、そのパターンは問題のある要素によって異なります。

転写シートを貼る前に、必ず衣類を3～5秒間予圧してください。生地に付着した水分（保管によるごくわずかな水分でも）は、生地表面での接着温度を低下させ、正しくプレスした転写シートの端が剥がれる原因として見落とされがちです。

3. 生地の種類と表面の状態

DTFホットメルト接着剤は、プレス時に繊維構造と機械的に噛み合うことで生地に接着します。表面コーティング、繊維密度、合成繊維含有量、撥水加工などにより、この噛み合いが阻害される生地は、他のすべてのパラメータがどれだけ適切に設定されていても、予測どおり弱い接着力しか得られません。

4. フィルムの品質とコーティングの不均一性

フィルムの剥離コーティングは、プレス時に接着層がフィルムから布地にどれだけきれいに完全に転写されるかを決定します。剥離コーティングが厚すぎると、硬化した接着剤とフィルム表面との接着力が、接着剤と布地との接着力よりも低くなります。これは一見望ましいように思えますが、実際には、布地との完全な接触が確立される前に接着剤がフィルムから剥離し、端が浮き上がったり、転写が不完全になったりします。剥離コーティングが薄すぎると、接着剤がフィルムから全く剥離しません。

5. 劣化または水分汚染されたホットメルトパウダー

ホットメルト粉末は吸湿性があり、周囲の空気から水分を吸収します。粉末が水分を吸収すると、2つの問題が発生します。1つは、保管容器内で粒子が部分的に膨張して融合し始めること（凝集）、もう1つは、水分含有量によって硬化中の粉末の溶融挙動が変化することです。凝集した粉末はインク表面に均一に塗布されず、接着密度の高い部分と低い部分が生じます。水分の影響を受けた粉末は完全に融合するために高温が必要となり、硬化トンネルの動作範囲内では全く融合しない場合もあります。その結果、転写が完了したように見えても、最初の洗浄後に剥離してしまうことがあります。

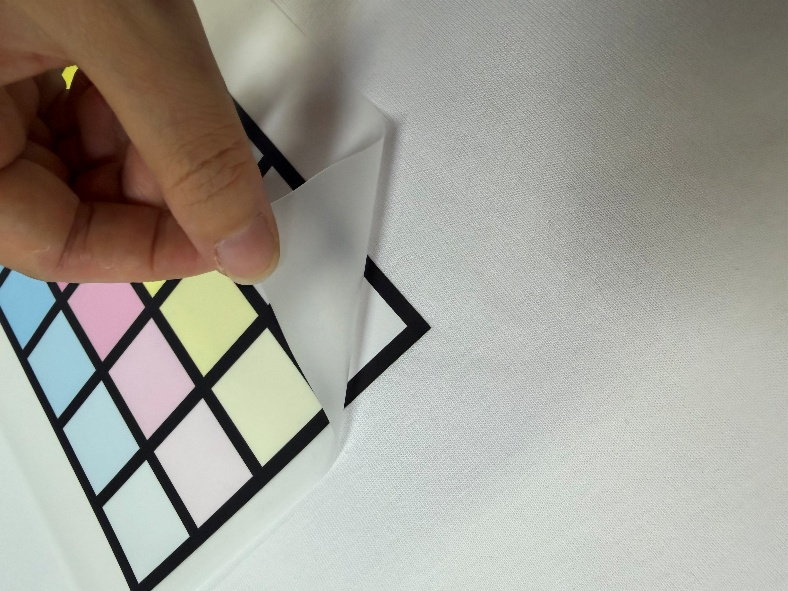

6. 皮むきのタイミングや方法が間違っている

転写シートからフィルムを剥がすタイミング、そして剥がす角度と速度は、接着が正しく完了するかどうかに影響します。DTFフィルムはホットピール用とコールドピール用があり、フィルムの種類に合わない剥がしタイミングを使うと、接着プロセスが重要な段階で中断されます。剥がすのが早すぎると（接着剤が生地に十分に接着する前に）、接着層が破れてしまいます。また、剥がす速度が遅すぎたり、角度が間違っていたりすると、デザインの一部がフィルムと一緒に剥がれてしまい、衣服に残らないことがあります。

7. 二次プレス／後プレスシーリングの欠落

フィルムを剥がした後、転写シートに再び熱プレスをかける2回目のプレス工程は、DTF（ダイレクト・トゥ・フィルム）製造において最も見落とされがちな工程です。多くの作業者はこれをオプションとみなしていますが、定期的な洗濯を経る衣類にとっては必須です。2回目のプレスによって接着層の表面が再び流動し、接触面積が増えることで繊維との機械的結合が強化され、洗濯による剥離が最も起こりやすい転写シートの端が密閉されます。この工程を省略すると、他のすべてのパラメータ設定がどれほど適切であっても、洗濯耐久性が20～40%低下します。

セカンドプレスプロトコル

1. ステップ1：最初のプレスを完了し、剥がしてください。

2. ステップ2：転写したデザインの上に、清潔なテフロンシートまたはクッキングシートを直接置きます。

3. ステップ3：最初のプレス時と同じ温度で、8～12秒間プレスしてください。

4. ステップ4：持ち上げて完全に冷ましてください。テフロン加工により、熱と圧力が浸透する一方で、接着面がプラテンに付着するのを防ぎます。

当社の映画基準

チェックリストから原因4を完全に削除する映画

原因1、2、3、5、6、7はすべて、オペレーターであるお客様の管理下にあります。原因4（フィルムコーティングの品質）は、フィルムがお客様の手元に届く前に決定されます。当社では、バッチレベルでテストおよび文書化された剥離コーティング重量仕様、100%インク負荷で検証された均一な吸収コーティング、および当社のインクシステムとの適合性が校正テスト済みのフィルムを提供しています。フィルムの品質は、トラブルシューティングの変数となるべきではありません。
